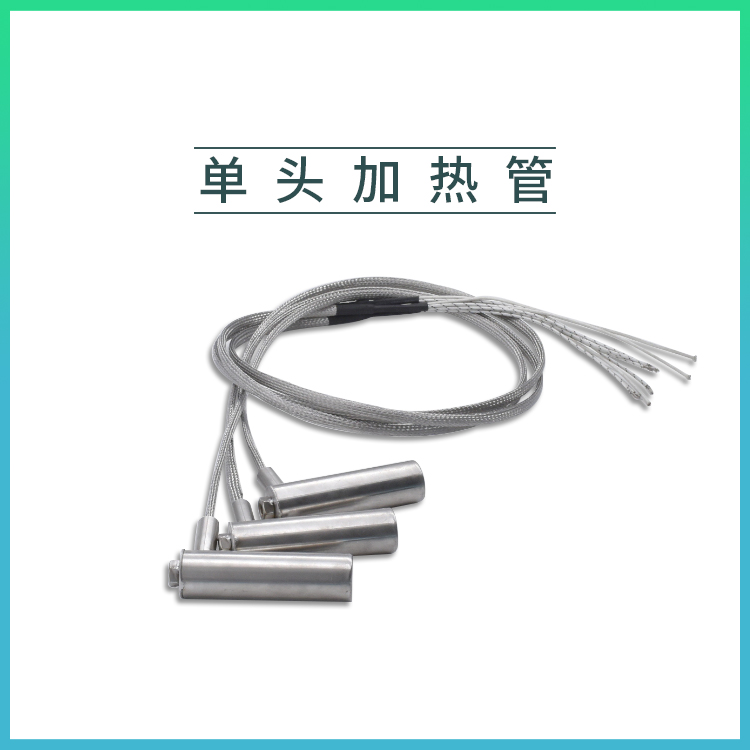

单头管定制

单头加热管(又称单头电热管、筒式加热器)核心的发热部分是镍铬耐热合金丝，它缠绕在绝缘性、导热性优良的氧化镁芯棒上。发热丝与外壳间填充氧化镁粉作绝缘材料后通过机器压缩排出里面的空气，从而使其成为一个整体。

定制单头加热管需要确定哪些细节？

①选择管材、②确定电压功率、③确定管径和加热长度、④选择安装方式、⑤选择出线形式

成品单头加热管的电压、电阻、功率的关系？

电压(E)、电阻(R)、功率(W)、电流(I)的换算公式为：

W = E²/R = I²*R = E*I

产品加工完成后，其电阻值是固定的，所以假如增加产品的输入电压，功率也会随之大幅增大，电流也会随之变大。这就是为什么使用时不能随便增加产品的电压，很容易造成管子的表面负荷太高或电流太大，导致产品损坏。

表面负荷是什么？

表面负荷(sruface lord)，在机械行业标准中的定义为：发热表面上单位面积的功率，单位是瓦每平方厘米(W/cm²)。每种管材能承受的表面负荷是不同的，选用时需与技术人员沟通获得方案。

如何计算表面负荷？

表面负荷(W/cm²) = 功率/(管径*3.14*发热段长度)

如果在气体环境干烧则表面负荷需要做到8W/cm²以下，模具中使用单头加热管正常的表面负荷在12W/cm²以下，特殊设计的高功率单头加热管，表面负荷可以做到18W/cm²

单头加热管主体完成后再根据安装需要选装固定片或螺纹。固定片或螺纹的结构与加热管安装方式有关，请与本公司销售人员或技术人员联系获取方案。

内接线与外接线的区别

由左图可以清晰看到外接线与内引线结构的不同，外接线结构是引出棒与引线在发热管外部通过压线端子接线，内引线结构是引线直接从发热棒的内部接出。

外接线结构通常会使用玻璃纤维套管将接线处包裹起来，一来增加绝缘防护，二来是对这部分引线做一定保护、避免过度弯折。

气体中使用单头加热管

在气体环境中使用加热管，首先要保证安装位置通风性良好，使加热管表面散发的热量可以快速传到出去。表面负荷高的加热管用在通风性差的环境，容易造成表面温度过高，可能造成管子烧坏。

液体中使用单头加热管

需要先根据加热液体的介质来选择加热管，尤其是腐蚀溶液要根据材料耐蚀特性来选择管材。其次，要根据加热液体的介质来控制加热管的表面负荷。

模具中使用单头加热管

根据单头加热管的尺寸在模具上预留安装孔(或根据安装孔的尺寸定制加热管的外径)，请尽量缩小加热管与安装孔的间隙，加工安装孔时，单侧间隙建议取0.05mm以内。

单头电热管安装于无法两端接线的不同加热介质中,

广

泛应用于

塑料成型模具，热压成型机械。

快速封口机，制

药机械，制鞋业粉碎机械,半导体共晶焊接,压铸件输入

道,无浇道注射加热。
